GGD低壓交流配電柜

分類:
低壓開關柜
發布時間:
2019/4/16 11:12:56

  GGD交流低壓配電柜(以下簡稱開關柜)適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ,額定工作電壓380V額定工作電流3150A的配電系統,做為動力、照明及配電設備的電能轉換、分配與控制之用。

  本開關柜是根據能源部主管上級,廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。

  標準:

  本開關柜符合IEC439-1 《低壓成套開關設備和控制設備》、GB7251.1《 低壓成套開關設備和控制設備第一部分》 、JB/T5877《低壓固定封閉式成套開關設備》等標準。

  正常使用環境條件

  1、周圍空氣溫度不高于+40℃,不低于-5℃,24h內的平均溫度不得高于+35℃,超過時,需根據實際情況降容運行;

  2、戶內使用:使用地點的海拔不得超過2000m ;

  3、周圍空氣相對溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對溫度,如+20℃時為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響;

  4、裝置安裝時與垂直面的斜度不超過5℃,且整組柜列相對平整(符合GBJ232-82標準);

  5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所;

  6、用戶有特殊要求可以與我公司協商解決。

  主要結構特點

  1、柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨以保證柜體的精度和質量。

  通用柜的零部件按模塊原理設計,并有20模的安裝孔。通用系數高,可以使工廠實現予生產,既縮短了生產制造周期,也提高了工作效率。

  2、柜體設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目。

  3、本開關柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新。

  4、柜門用轉軸活動鉸鏈與構架相連,安裝、拆卸方便,門的折邊處均嵌有一根山型橡塑條,關門時門與構架之間的嵌條有一定壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。

  5、裝有電器元件的儀表門用多股軟銅線與構架連接,柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。

  6、柜體面漆選用聚酯桔形烘漆,附著力強,質感好,整柜呈亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境。

  7、柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。

  8、柜體的防護等級為IP30,用戶也可根據使用環境的要求在IP20~IP40之間選擇。

  9、主電路方案

  GGD柜的主電路設計了129個方案,共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。

  其中  GGD1型   49個方案   123個規格

  GGD2型   53個方案   107個規格

  GGD3型   27個方案    68個規格

  主電路方案是征求了廣大設計,使用部門的意見選編的增加了發電廠需要的方案.額定電流增加至3150A,適合2000KVA及以下的配電變壓器選用。

  此外,為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜,其主電路方案4個,共12個規格。

  開關柜主要技術參數

  1、主要指標

  額定絕緣電壓:660V

  額定工作電壓:

  主電路:380V

  輔助電路:

  交流:220V、380V、

  直流:110V、220V

  額定頻率:50Hz

  水平額定電流:400A、630A、1000A、1600A、2000A、2500A、3150A。

  2、本開關柜根據分?jǐn)嚯娏鞔笮》殖蒅GD1、GGD2、GGD3三種型號,三種型號的電氣指標如下表:

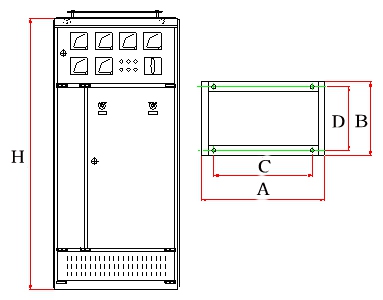

開關柜外形尺寸



產品代號

A(柜寬)mm

B(柜深)mm

H(柜高)mm

C

D

TGGD 06

600

600

2200

450

556

TGGD 06A

600

800

2200

450

756

TGGD 08

800

600

2200

650

556

TGGD 08A

800

800

2200

650

756

TGGD 10

1000

600

2200

850

556

TGGD 10A

1000

800

2200

850

756

TGGD 12

1200

800

2200

1050

756
